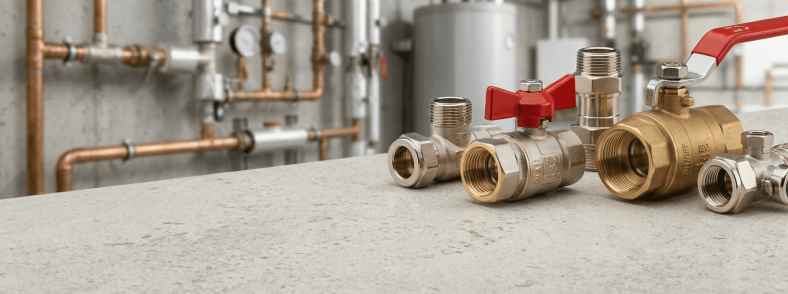

Шаровые краны: устройство, принцип работы и основные отличия моделей
Шаровые краны относятся к наиболее востребованным видам запорной арматуры для систем водоснабжения, отопления и технологических трубопроводов. Простая конструкция, высокая надежность и длительный срок службы сделали их стандартом для бытовых и промышленных инженерных сетей.
Сегодня шаровые краны используются практически повсеместно: в квартирах, частных домах, коммерческих зданиях, котельных, системах отопления, холодного и горячего водоснабжения. Однако при выборе важно понимать, чем отличаются различные модели, какие характеристики влияют на долговечность и какой шаровой кран лучше подойдет для конкретных условий эксплуатации.
В этой статье подробно рассмотрим устройство шарового крана, принцип его работы, основные виды и критерии выбора.
Что такое шаровой кран
Шаровой кран — это разновидность трубопроводной арматуры, предназначенная для полного перекрытия или открытия потока рабочей среды. В качестве запирающего элемента используется металлический шар со сквозным отверстием.
При повороте рукоятки на 90 градусов шар изменяет свое положение относительно потока:
- отверстие совпадает с направлением движения жидкости — кран открыт;
- отверстие разворачивается поперек трубы — кран закрыт.
Благодаря такой конструкции шаровые краны обеспечивают быстрое перекрытие воды и отличаются высокой герметичностью.
Устройство шарового крана
Несмотря на большое количество модификаций, конструкция большинства шаровых кранов остается одинаковой.
Основные элементы:
| Элемент | Назначение |
|---|---|
| Корпус | Обеспечивает прочность конструкции и соединение с трубопроводом |
| Запорный шар | Перекрывает или открывает поток среды |
| Шток | Передает усилие от рукоятки к шару |
| Седла уплотнения | Обеспечивают герметичность вокруг шара |
| Рукоятка | Управление открытием и закрытием |
| Уплотнительные кольца | Исключают протечки через шток |
| Резьбовые соединения | Позволяют установить кран в систему |
Для производства корпусов чаще всего используются:
- латунь;
- никелированная латунь;
- нержавеющая сталь;
- углеродистая сталь;
- полипропилен.
В бытовых системах наиболее распространены латунные шаровые краны благодаря оптимальному сочетанию цены, прочности и устойчивости к коррозии.
Принцип работы шарового крана
Работа устройства основана на вращении металлического шара внутри корпуса.
Когда рукоятка расположена вдоль трубы, отверстие внутри шара совпадает с направлением движения воды. Поток проходит без существенных препятствий.
После поворота рукоятки на четверть оборота отверстие разворачивается перпендикулярно трубопроводу. Проход перекрывается, и движение жидкости прекращается.
Преимущества такого механизма:
- быстрое открытие и закрытие;
- минимальный износ деталей;
- высокая герметичность;
- простота эксплуатации;
- длительный срок службы.
Именно поэтому шаровые краны постепенно вытеснили устаревшие вентильные конструкции во многих инженерных системах.
Основные виды шаровых кранов
Современные шаровые краны отличаются по нескольким параметрам: конструкции, способу монтажа, типу прохода и назначению.
По типу проходного отверстия
Существует два основных варианта исполнения.
Полнопроходные
Диаметр отверстия внутри шара практически соответствует внутреннему диаметру трубы.
Преимущества:
- минимальные потери давления;
- высокая пропускная способность;
- отсутствие существенного сопротивления потоку.
Полнопроходные модели особенно востребованы в системах водоснабжения и отопления.
Стандартнопроходные
Отверстие в шаре имеет меньший диаметр относительно трубы.
Плюсы:
- более низкая стоимость;
- меньшие габариты;
- снижение нагрузки на конструкцию.
Для бытовых систем разница обычно не критична, однако при больших расходах воды предпочтение отдают полнопроходным моделям.
По типу присоединения
Тип подключения напрямую влияет на удобство монтажа.
| Тип соединения | Особенности |
|---|---|
| Муфтовое | Внутренняя или наружная резьба |
| Фланцевое | Используется на крупных трубопроводах |
| Сварное | Максимальная герметичность |
| Комбинированное | Сочетание различных способов подключения |
Для квартир и частных домов чаще всего применяются муфтовые шаровые краны с резьбовым соединением.
По типу резьбы
При выборе важно учитывать исполнение присоединительных патрубков.
Распространенные варианты:
- внутренняя резьба — внутренняя резьба;
- наружная резьба — наружная резьба;
- внутренняя — наружная;
- соединение с американкой.
Шаровые краны с американкой позволяют быстро демонтировать оборудование без разборки трубопровода.
По типу рукоятки
Шаровые краны комплектуются двумя основными вариантами управления.
Рукоятка-бабочка
Особенности:
- компактные размеры;
- удобство установки в ограниченном пространстве;
- часто применяется на небольших диаметрах.
Рычаг
Преимущества:
- более удобное управление;
- меньшее усилие при открытии;
- подходит для кранов большого диаметра.
Для бытового водоснабжения используются оба варианта, а выбор чаще зависит от доступного пространства и предпочтений пользователя.
Чем отличается качественный шаровой кран
На рынке представлено множество моделей, однако далеко не все они обладают одинаковым ресурсом.
Признаки качественного изделия:
- корпус из сантехнической латуни;
- достаточная толщина стенок;
- никелированное покрытие;
- алмазная полировка шара;
- качественные уплотнения из фторопласта;
- четкая маркировка производителя;
- наличие информации о рабочем давлении.
Надежный шаровой кран способен работать без обслуживания более 10–15 лет.
Латунные шаровые краны: почему они наиболее популярны
Латунные модели занимают лидирующие позиции на рынке запорной арматуры.
Причины популярности:
- устойчивость к коррозии;
- долговечность;
- прочность;
- безопасность для питьевой воды;
- доступная стоимость.
Латунные шаровые краны подходят для:
- холодного водоснабжения;
- горячего водоснабжения;
- отопления;
- хозяйственно-бытовых трубопроводов.
Для большинства бытовых задач именно латунный шаровой кран считается оптимальным решением.
Как выбрать шаровой кран
Чтобы купить шаровой кран, который прослужит долгие годы, необходимо учитывать несколько характеристик.
Диаметр подключения
Наиболее популярные размеры:
| Размер | Область применения |
|---|---|
| 1/2" | Квартиры, сантехника |
| 3/4" | Частные дома, стояки |
| 1" | Вводы водоснабжения |
| 1 1/4" и более | Коммерческие объекты |
Рабочее давление
Для бытовых систем рекомендуется выбирать модели с запасом прочности.
Стандартные значения:
- PN16;
- PN25;
- PN40.
Температура рабочей среды
Для горячего водоснабжения и отопления необходимо выбирать изделия, рассчитанные на повышенные температуры.
Тип резьбы
Перед покупкой следует определить:
- внутренняя или наружная резьба необходима;
- потребуется ли американка;
- нужен ли переход между разными диаметрами.
Производитель
Изделия известных брендов обычно проходят строгий контроль качества и обладают более высоким ресурсом.

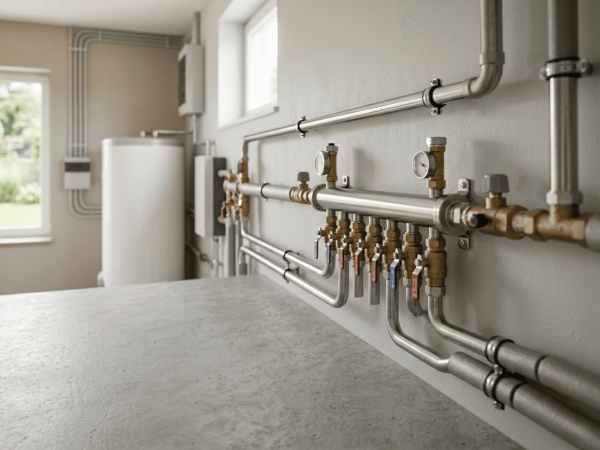

Где используются шаровые краны
Область применения чрезвычайно широка.
Шаровые краны устанавливаются:
- в квартирах;
- частных домах;
- котельных;
- системах отопления;
- насосных станциях;
- промышленных трубопроводах;
- системах полива;
- инженерных коммуникациях зданий.
Благодаря универсальности такие устройства остаются самым востребованным видом запорной арматуры.
Распространенные ошибки при выборе
Даже качественный шаровой кран может быстро выйти из строя при неправильном подборе.
Наиболее частые ошибки:
- Покупка слишком дешевых моделей неизвестного происхождения.
- Выбор неподходящего диаметра.
- Использование кранов для регулировки потока.
- Отсутствие учета рабочего давления.
- Неправильный тип присоединения.
- Монтаж без соблюдения рекомендаций производителя.
Важно помнить, что шаровой кран предназначен прежде всего для полного открытия или полного перекрытия потока.
Срок службы шаровых кранов
Ресурс напрямую зависит от качества изготовления и условий эксплуатации.
Средние показатели:
| Тип изделия | Срок службы |
|---|---|
| Бюджетные модели | 3–7 лет |
| Качественные латунные краны | 10–15 лет |
| Промышленные модели | Более 20 лет |
Для увеличения срока службы рекомендуется периодически выполнять полный цикл открытия и закрытия крана, особенно если он используется редко.
Заключение
Шаровые краны являются одним из наиболее надежных и удобных решений для систем водоснабжения, отопления и других инженерных коммуникаций. Простое устройство, высокая герметичность и длительный срок службы делают их универсальным выбором для бытового и профессионального применения.
При выборе важно учитывать материал корпуса, тип присоединения, рабочее давление, диаметр подключения и особенности эксплуатации. Для большинства домашних инженерных систем оптимальным вариантом остаются латунные шаровые краны, обеспечивающие надежную работу на протяжении многих лет.
Правильно подобранный шаровой кран позволит избежать протечек, снизить затраты на обслуживание системы и обеспечить стабильную работу трубопровода в любых условиях.
